메리다 리액토 4000 오버홀 진행 사진

​

*오버홀 진행 및 추가 사항

​

크랭크

드레일러

체인

스프라켓

+

비비 분해 정비세척

+

헤드셋 분해 정비세척

​

변속겉선 속선 교체 (앞,뒤),풀 인터널

브레이크 겉선 속선 교체(앞,뒤)풀 인터널

+

카본핸들바교체(고객님 지참)

바테잎 교체(고객님 지참)

+

카본 브레이크 패드 교체(고객님 지참)

+

카본휠 교체(고객님 지참)

​

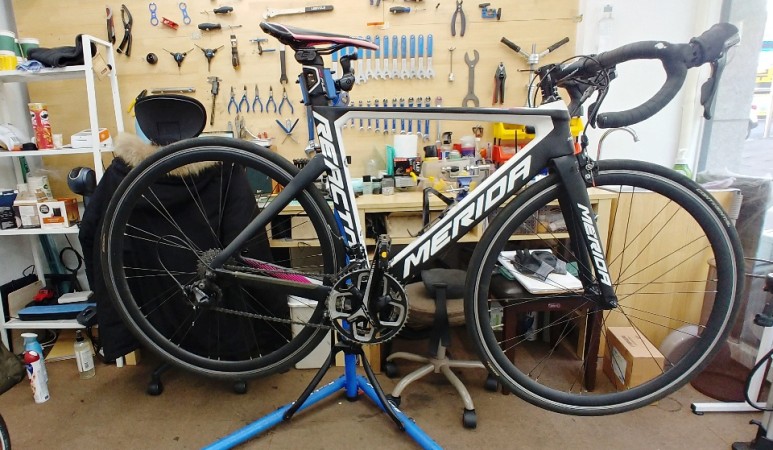

오버홀 및 교체 작업을 위해 준비 중인 리액토 4000

​

​

​

구동계 분해 전 핸들바 교체와

변속,브레이크 겉선 속선 교체 작업을 진행합니다.

​





​

​

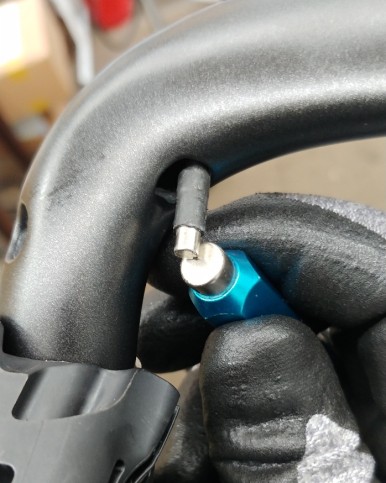

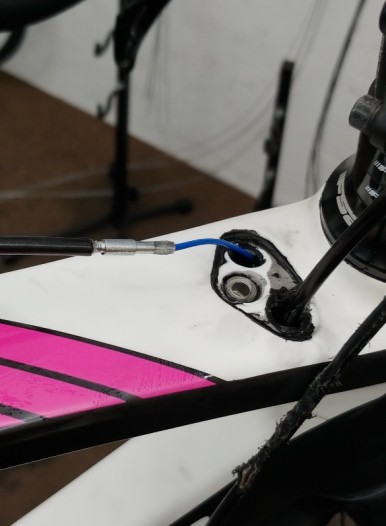

케이블과 겉선 전체가 숨어 있는

풀 인터널로 전용 툴을 이용하여

안쪽에서 꼬이지 않도록 작업합니다.

​





​

​

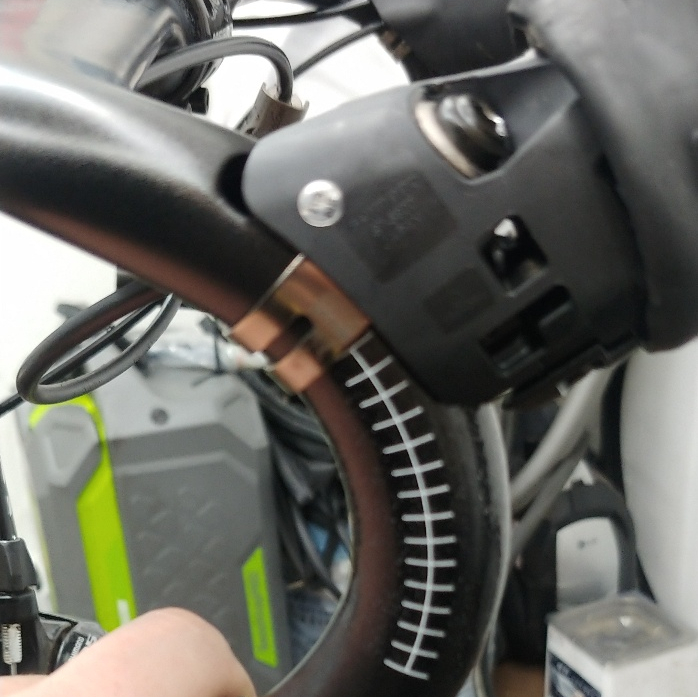

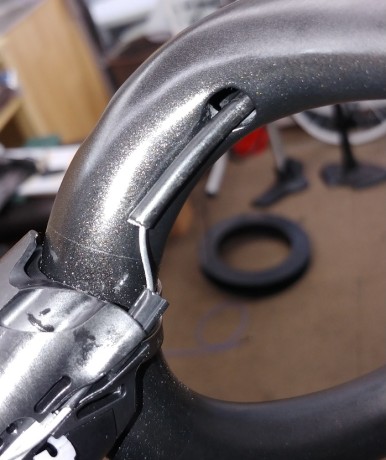

핸들바가 인터널 방식이었지만

사진과 같이 홀 위치가 레버와 호환되지

않아 익스터널로 진행합니다.

무리하게 꺾을 경우

캡이 꺾이거나 변속 케이블이

작동하지 않습니다.

​



​

핸들쪽에 있는 기존 뒤 드레일어

장력조절 레버는 제거하고

다이렉트로 연결하여 줍니다.

​

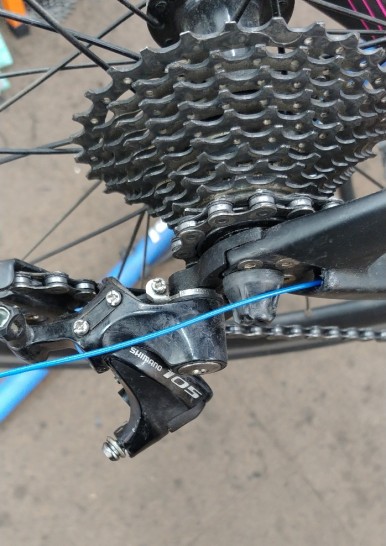

뒤 드레일러의 장력 조절기로 충분히

작동하며

케이블 중간에 설치할 경우

중간에 장력 손실이

세팅 정밀도가

감소합니다.

​

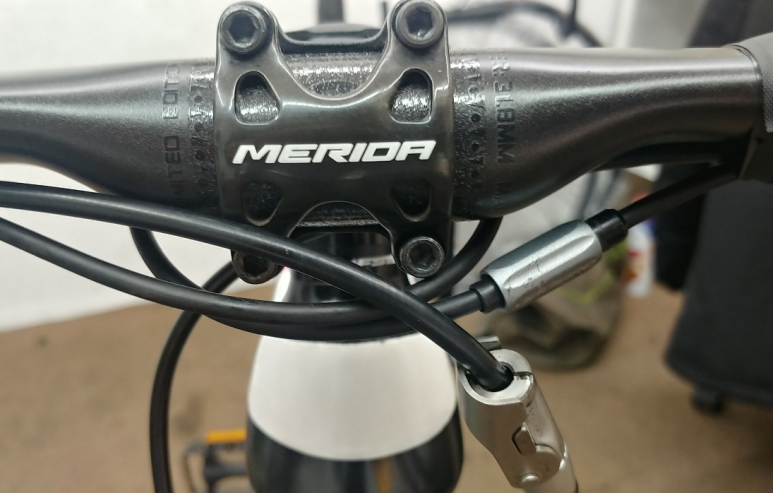

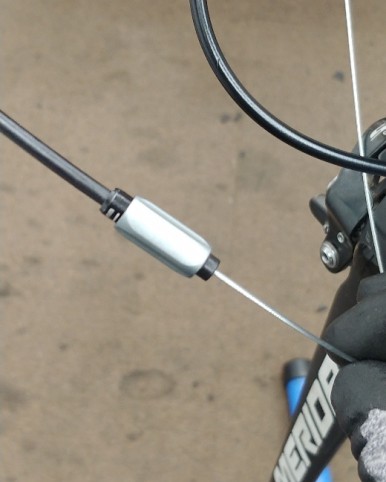

앞쪽은 꼭 필요하니

장력조절기를 설치합니다.

​

핸들 움직임에 방해가

되지 않을 정도로

가능한 짧게 하여

​

깔끔하게 마무리해 줍니다.

​



​

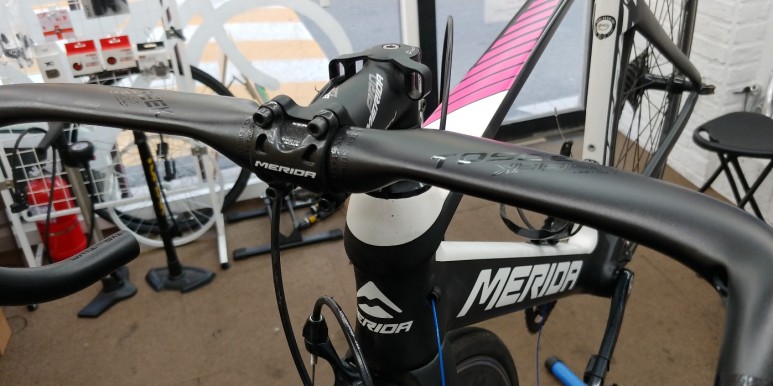

카본 핸들 바는

고객님 요청에 따라 레버를

허용범위 내에서

최대한 위로

설치해 줍니다.

​

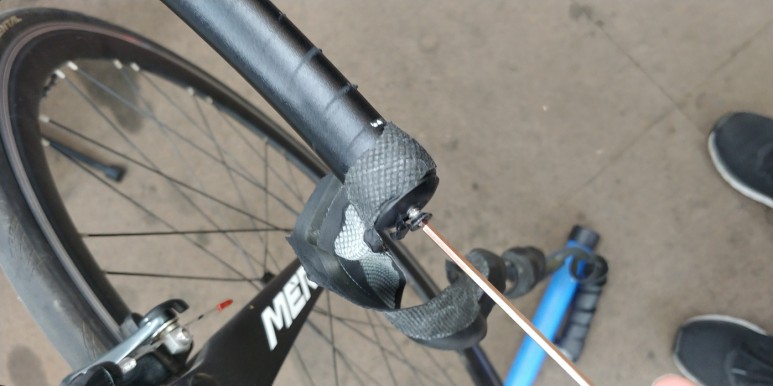

바테잎을 감아준 후

변속,브레이크 케이블 작동

이상 유무 확인

​

​

헤드셋 분해 세척 정비

​

베어링 점점 및 구리싱

분해 세척

​

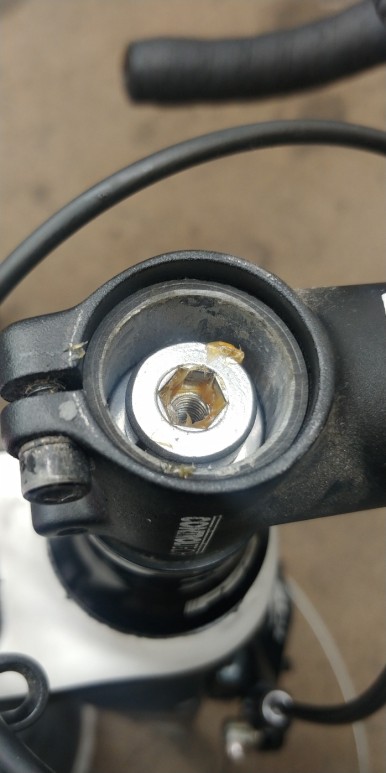

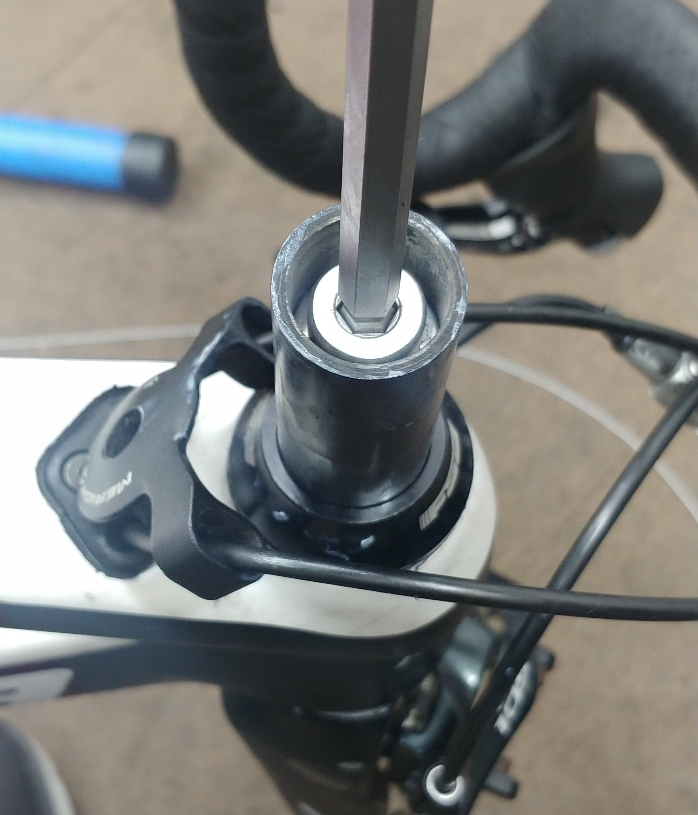

스타너트 조절기가

헐거워져 있었네요

위험할 뻔했습니다.

​

이런 이유에서

분해 정비가 필요하답니다.

​

​

​

​

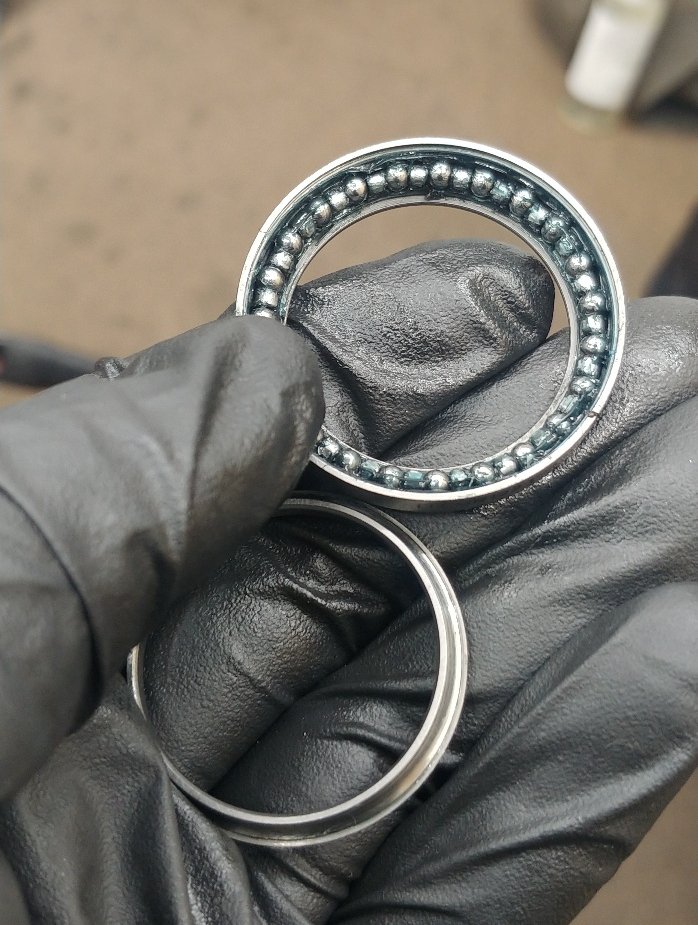

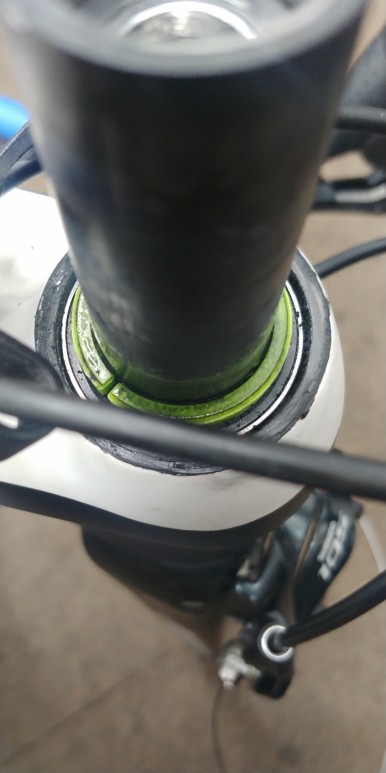

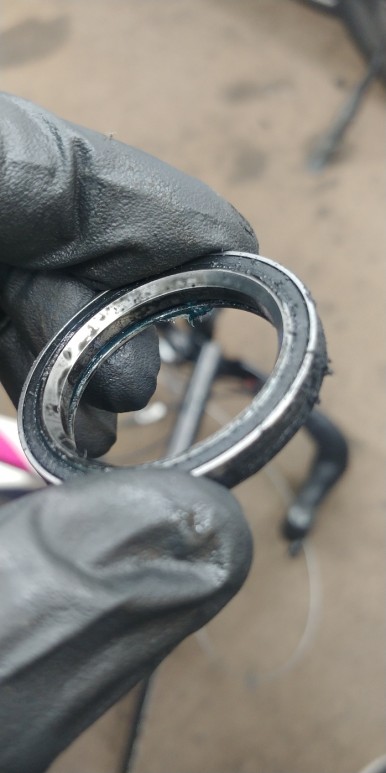

헤드 튜브 베어링 세척 전 후

헤드쪽 오염이 의외로 심했네요



​

헤드튜브 세척 전후

​

세척전



​

세척 후



​

​

​

​

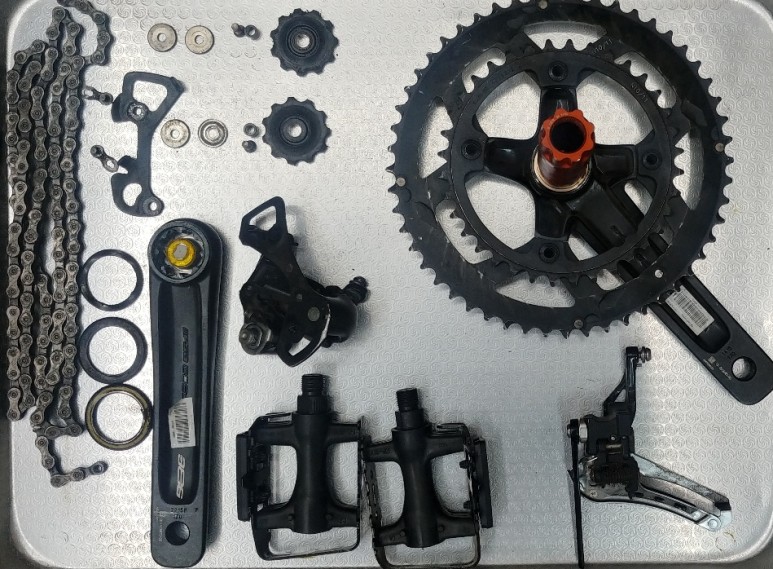

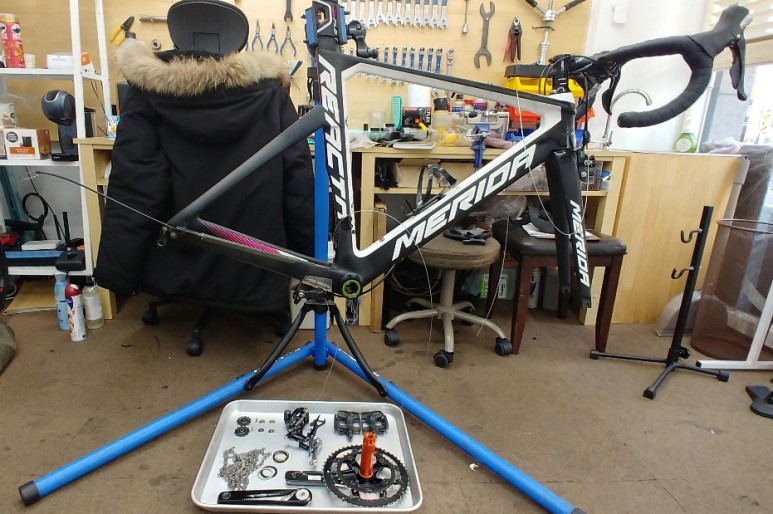

세척 정비를 위하여 분해된 구동계

​

​

​

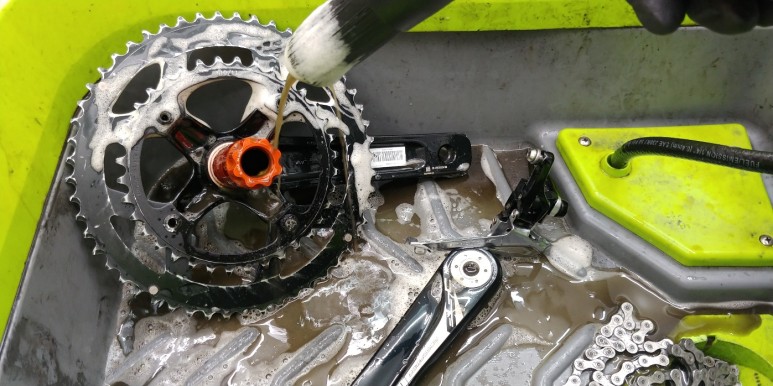

미생물 순환 분해 세척 전문 스마트 위셔를 통한 정밀 세척

+

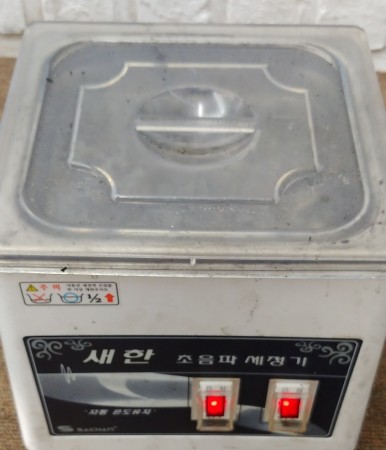

초음파 세척을 통한 2차 정밀 세척

​



​

분해 세척 전 후

​

​

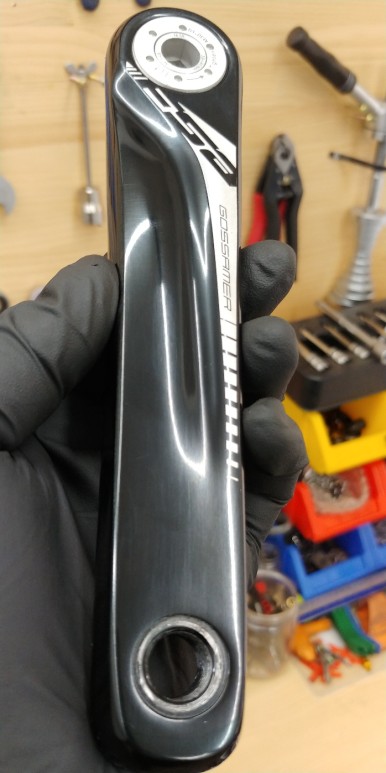

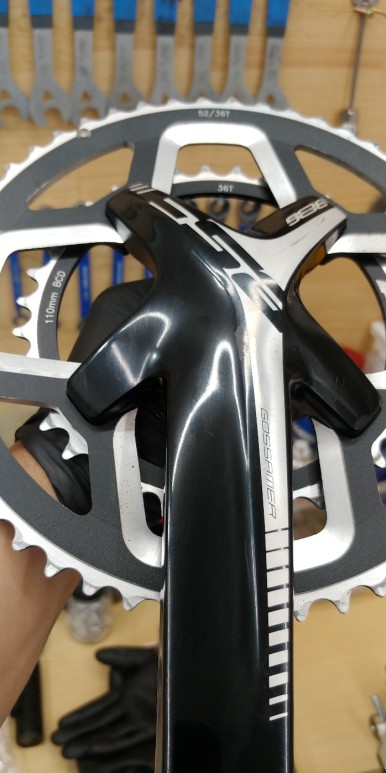

크랭크 세척 전

​

​

세척 후





​

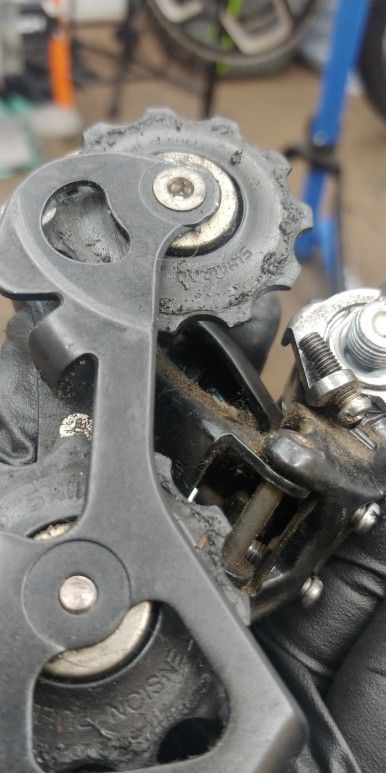

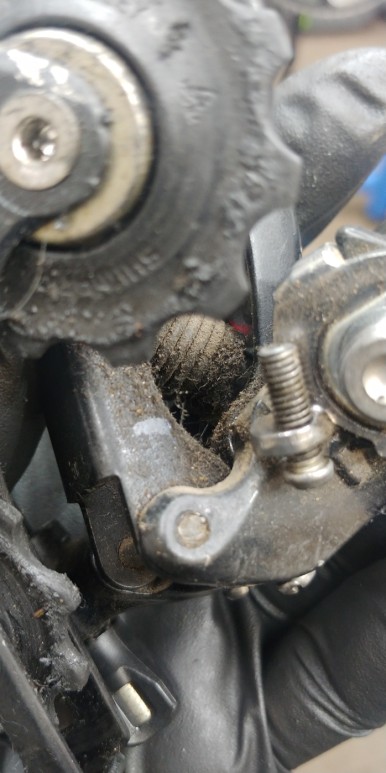

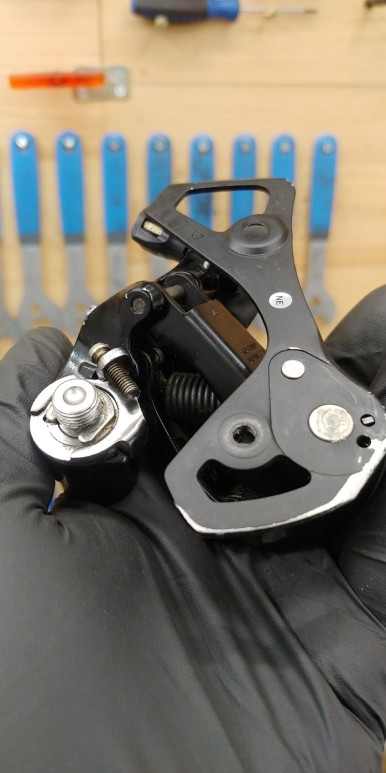

뒤 드레일러 세척 전 후

​

세척 전



​

세척 후



​

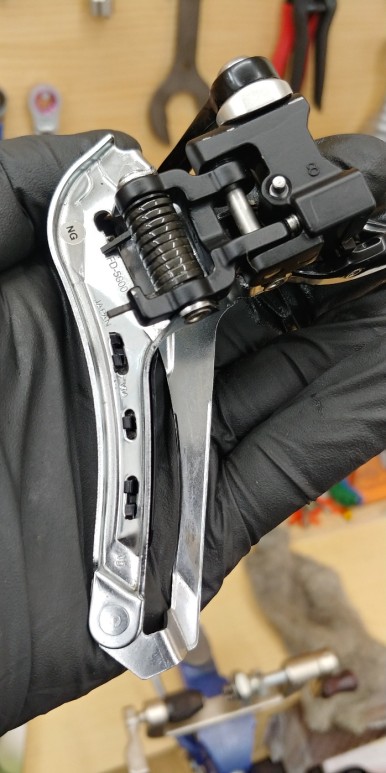

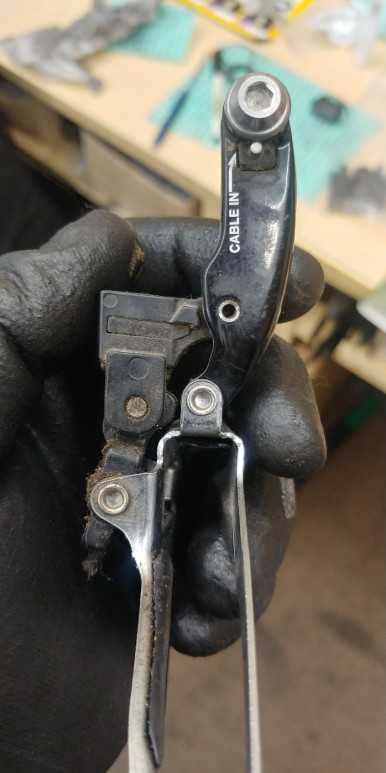

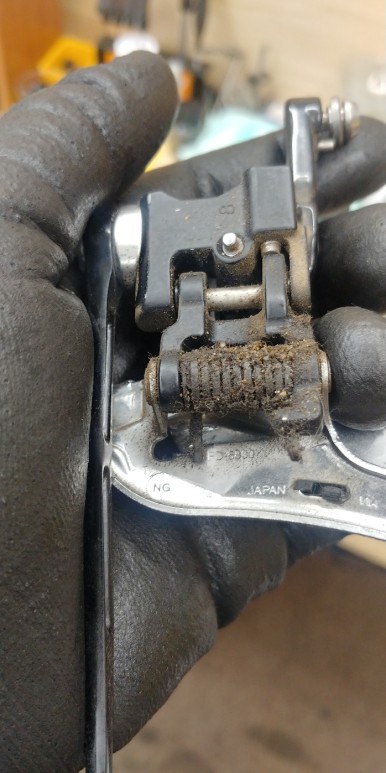

앞 드레일러 세척 전 후

​

세척전



​

세척 후



​

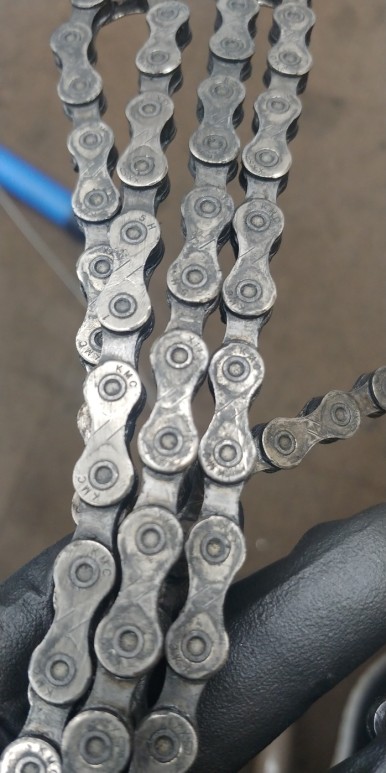

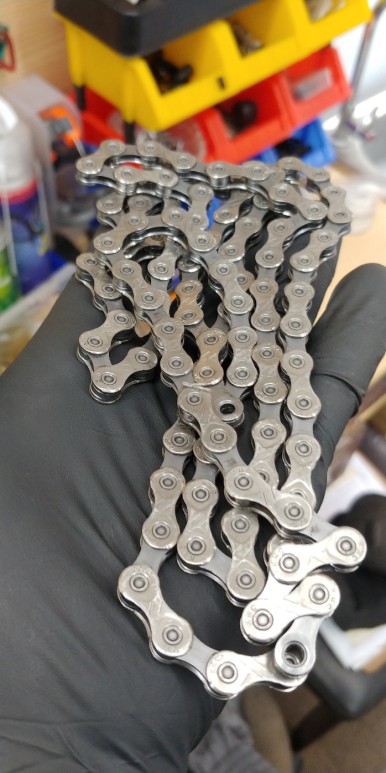

체인 세척 전 후



전 -> 후

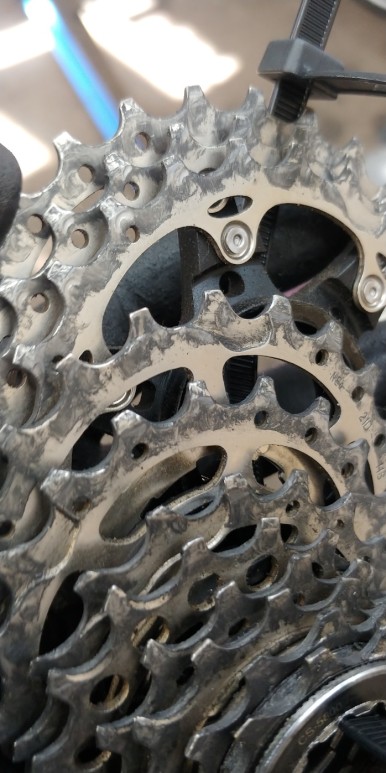

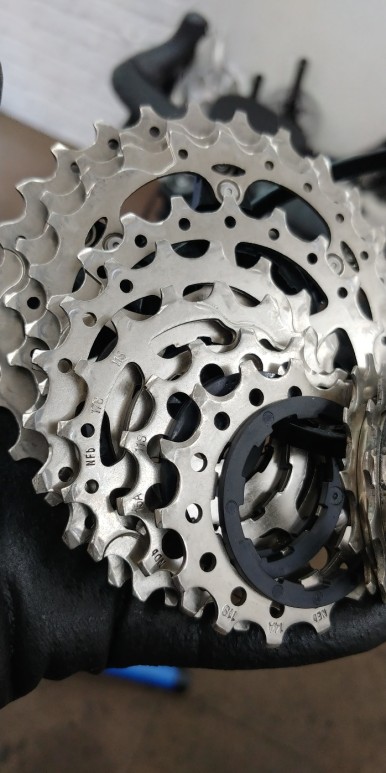

스프라켓 세척 전 후

​



전 -> 후

​

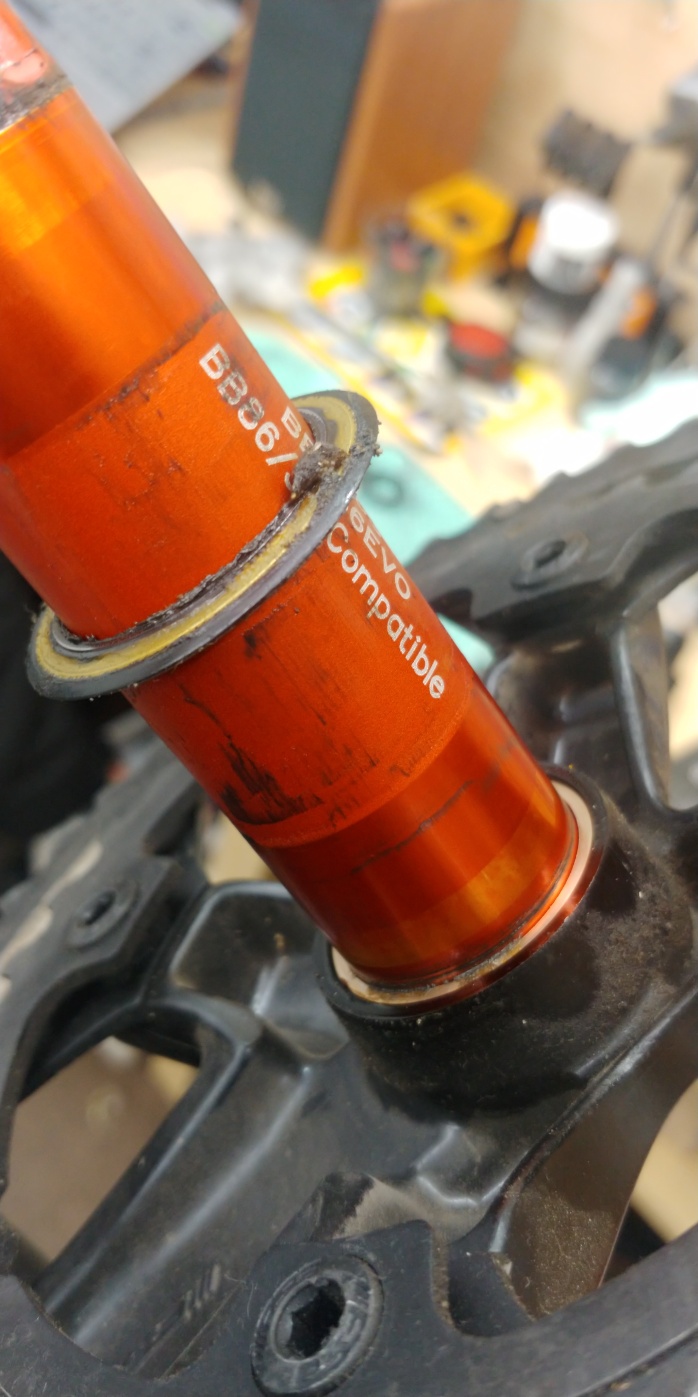

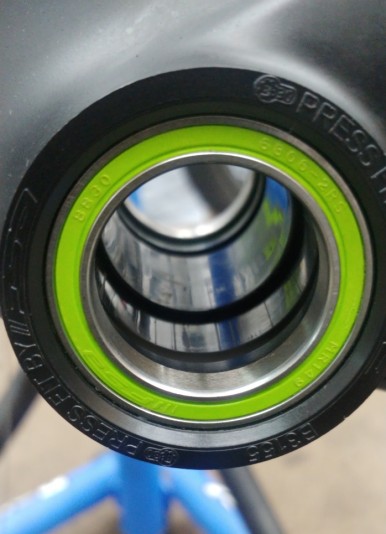

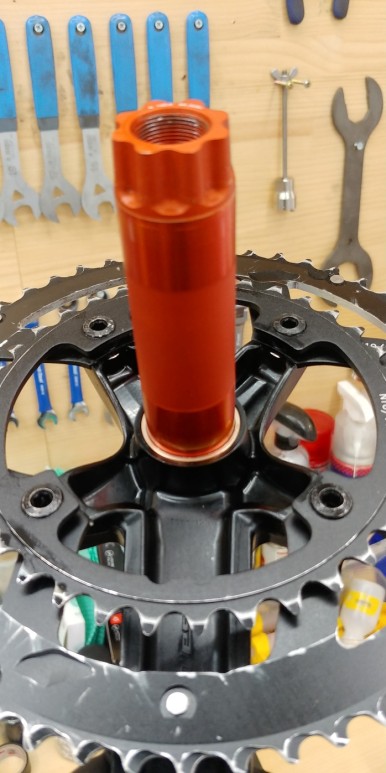

비비 세척 전 후



전 -> 후

​

​

분해 세척 정비된 부품

장착 대기 중

​

​

​

휠 교체

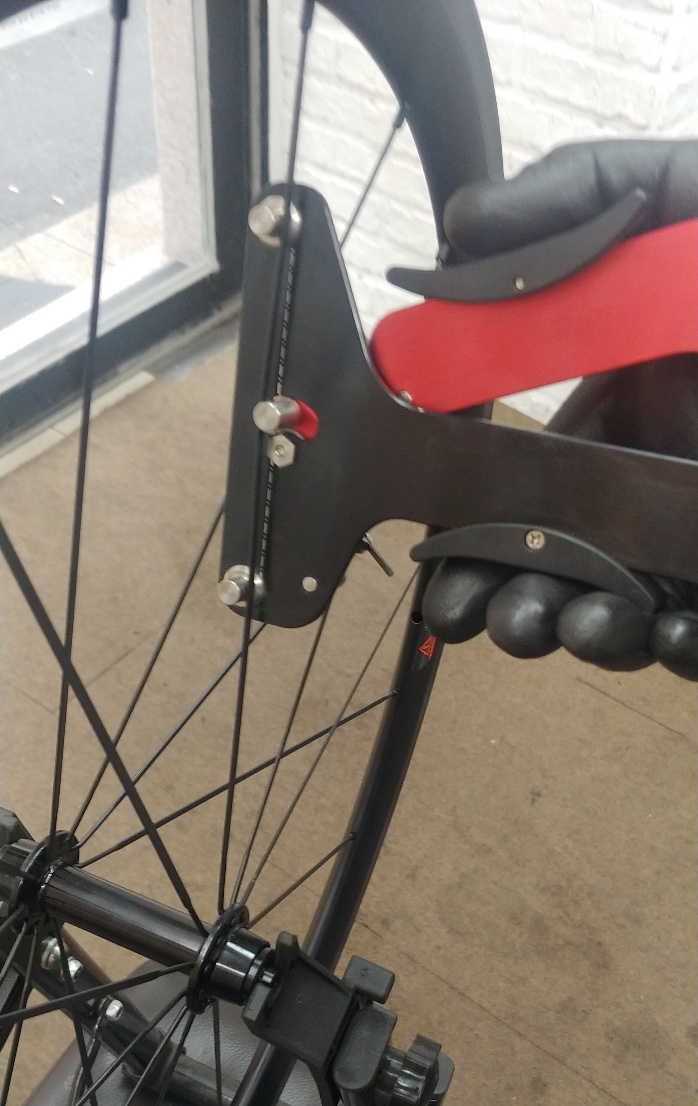

휠 스포크 장력 및 얼라인먼트 체크

​

알리에서 주문하셨다고 하는데

완성도가 좋습니다.

장력 림 교정이 필요 없을 정도로

잘 되어 있네요^^

​

허브도 유격 없이 부드럽고

그리스 도포도 적당히

되어 있어

라쳇 소리도 경쾌합니다.

​







자전거 휠 얼라이먼트 확인 및 스포크 장력 체크







경쾌한 라쳇 소리와 구름성

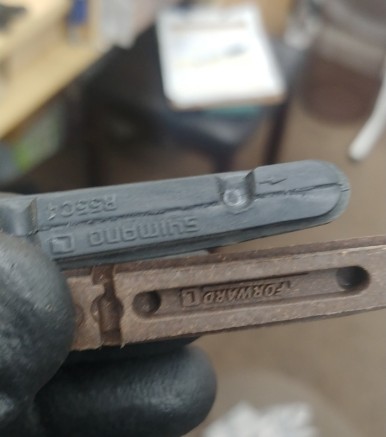

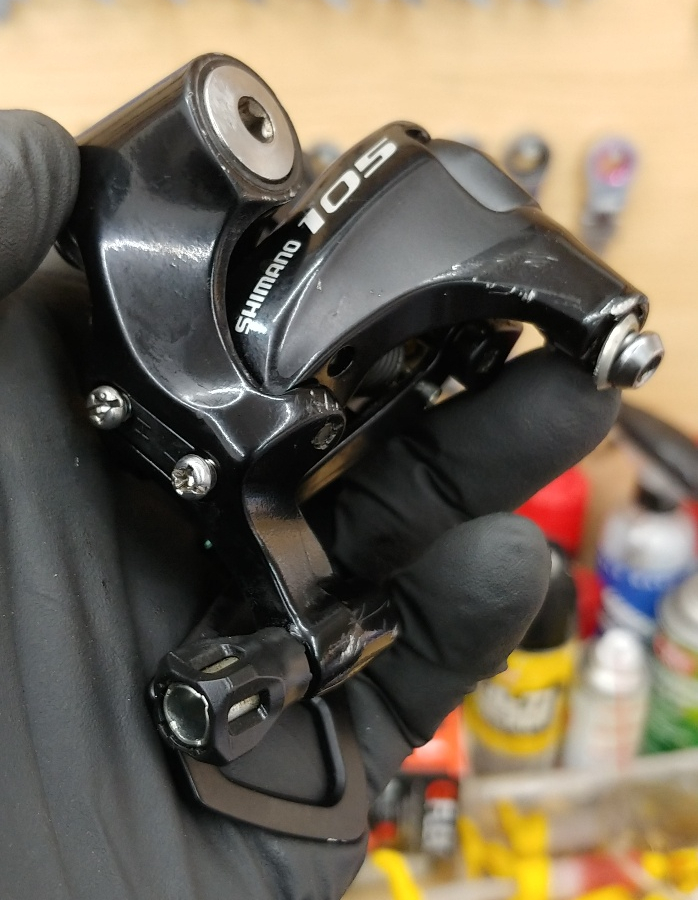

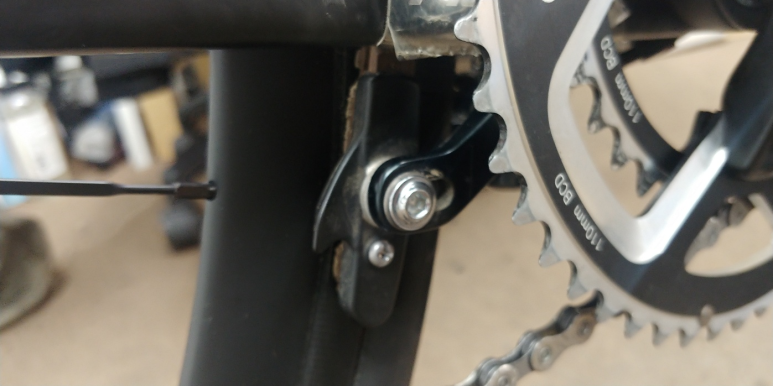

브레이크 패드 교체

카본림은 카본 전용 브레이크

페드를 장착해야 합니다.

​

일반 패드 사용 시 열변형으로

림이 손상될 수 있습니다.

​

해당 모델은

뒤 바퀴 하단으로

브레이크 가 장착되었으므로

​

패드 방향을

잘 확인 후 장착 해야

패드가 삽입됩니다.

​

페드 삽입 후 정밀 세팅을 진행합니다.

​



​

​

분해 세척 정비된 부품

장착 대기 중

​

​

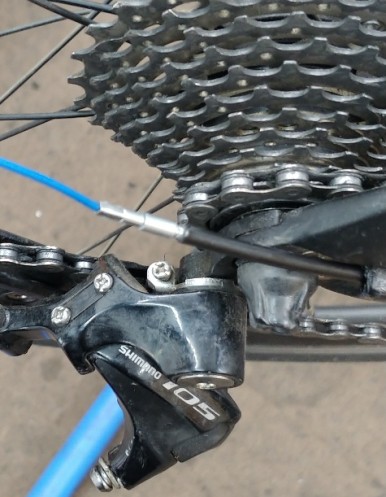

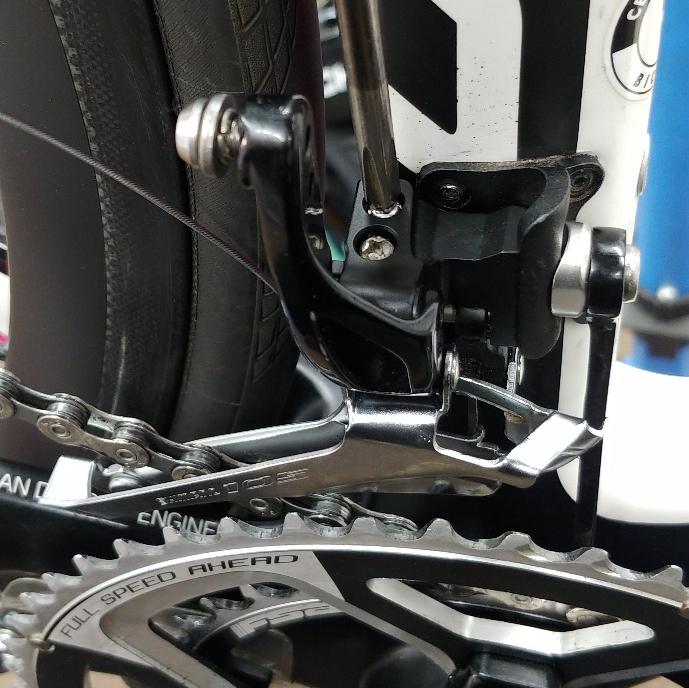

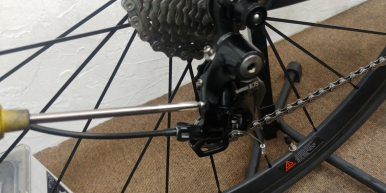

변속기 정밀 세팅



​

​

정비 중 묻은 이물질

극세사 천을 이용

제거 후 광택

​

​

​

​

모든 작업 완료 후

테스트 주행을 마친

메리다 리액토 4000

​

​
