안녕하세요

자전거집 엔지니어 안 입니다.

​

벌써 2023년이 모두 지나갔네요

​

올해 2월

오픈한 자전거집은

많은 분들의 성원에 힘입어

많이 성장하였어요^^

​

지금까지 찾아주신

고객님들

진심으로 감사드립니다.



오늘은

브롬톤 내장기어

튜브 교체에 대하여

포스팅해볼게요

​

내장 기어라

무언가 복잡해 보이시죠?

​

내장 기어는

일반적으로 저희가 알고 있는

톱니 모양의 외장 기어와 다르게

​

하우징 내에 기어가 들어

있어 말 그대로

내부에서 기어 변속이

일어나는 구조입니다.

​

내부에 있어

고장과 오염에

강하다는 장점이

있습니다.

​

해당 모델은

내장기어 3단 외장 기어 2단

총 6단의 모델이에요

​

​

​

튜브 교체를 위해서는

바퀴를 분리해야 합니다.

​

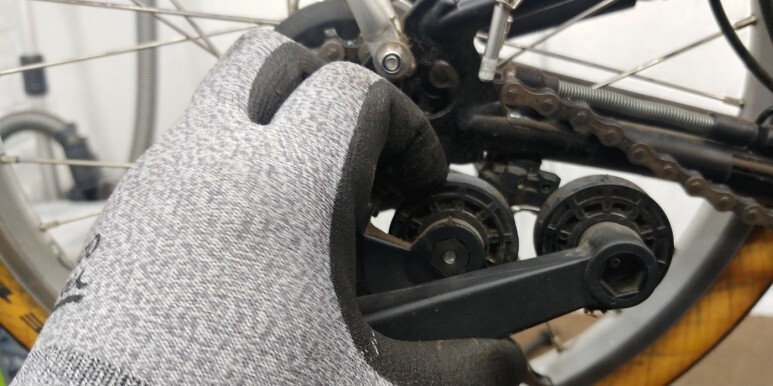

1. 변속기 좌우

모두 앞쪽으로

밀어 케이블을 풀어 줍니다.

페달을 돌려주어

기어 위치를 바꾸어 줍니다.

​

​

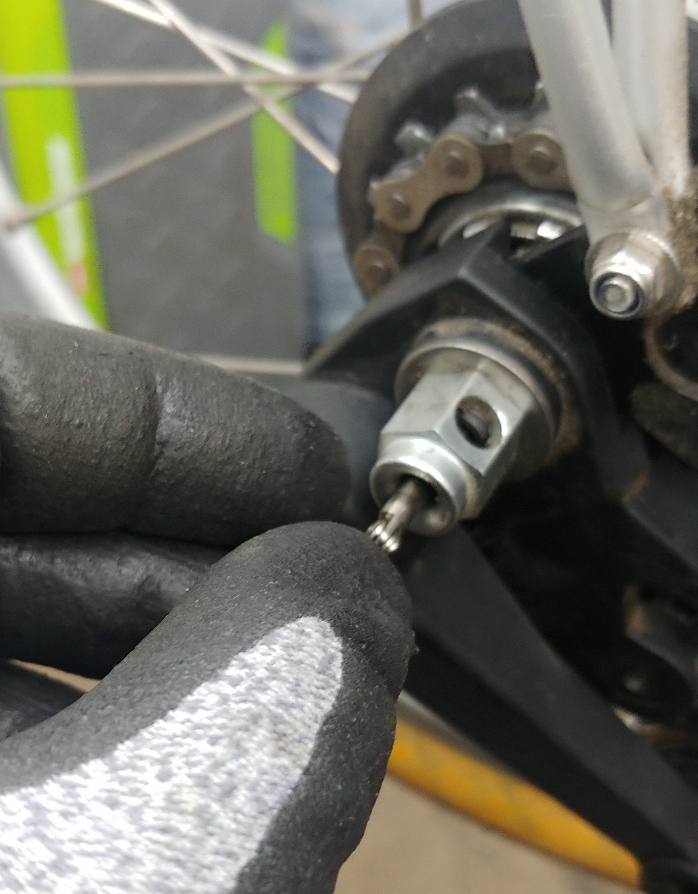

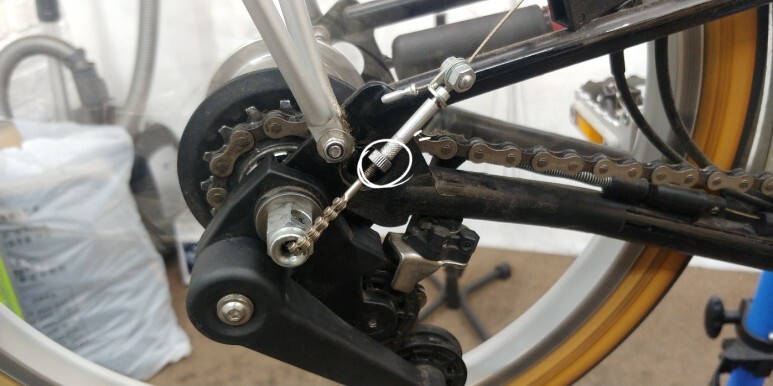

2. 인디케이터와 케이블을

분리해 줍니다.

시계 반대 방향으로 돌리면

풀어집니다.

​

​

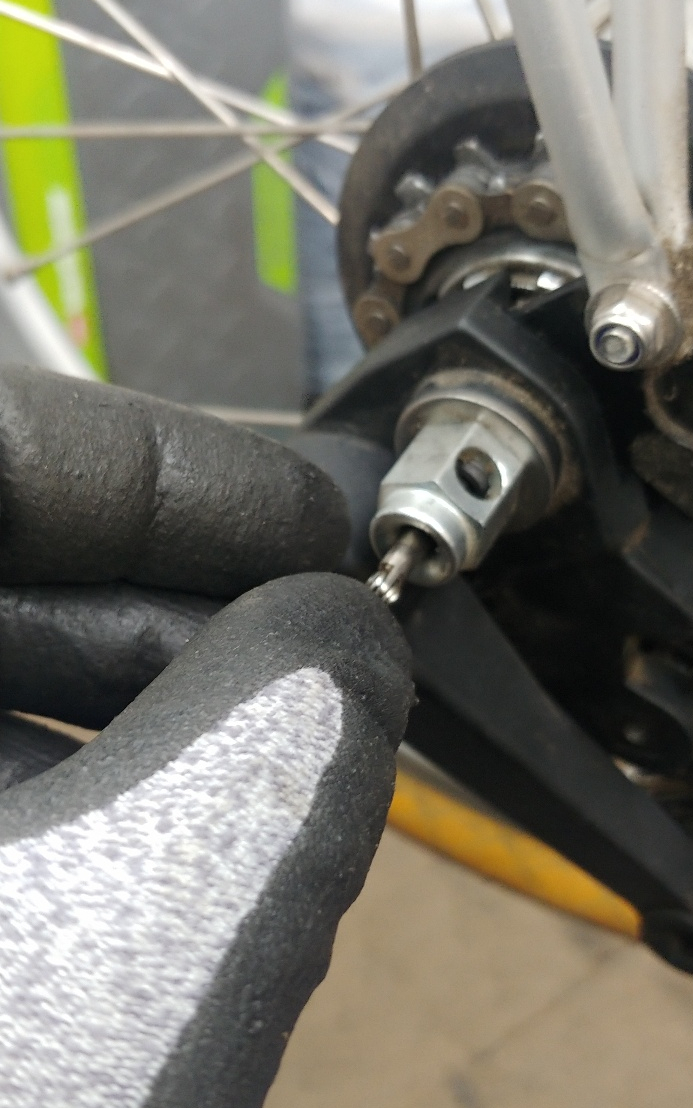

3. 케이블을 잡고

시계 반대 방향으로 풀면

기어 하우징에서

케이블이

분리됩니다,

​

​

​

​

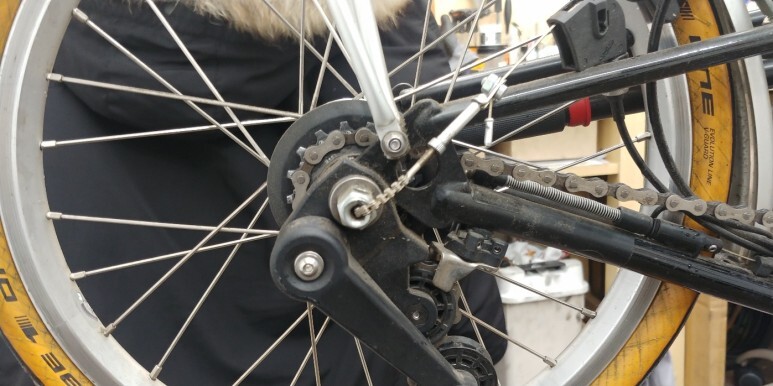

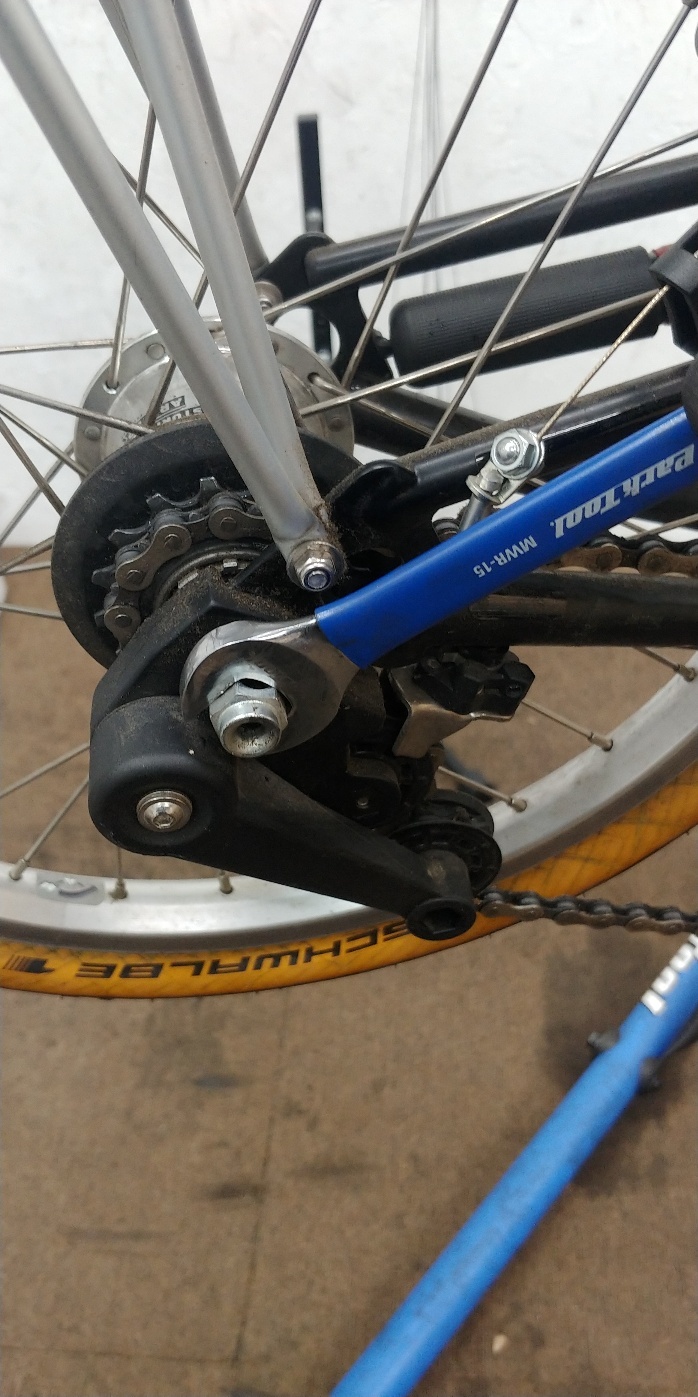

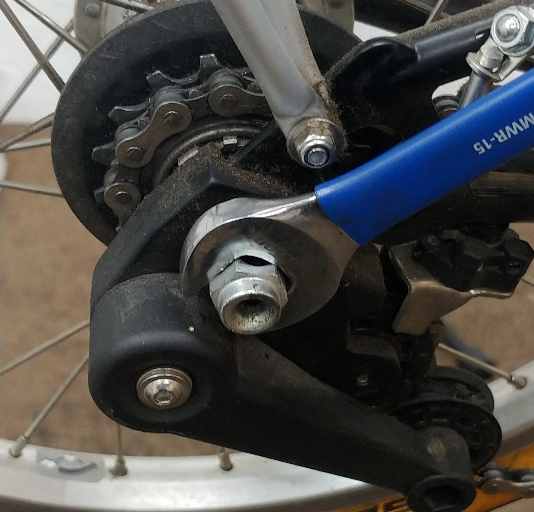

4.15mm렌치로

너트를 풀어 줍니다.

​

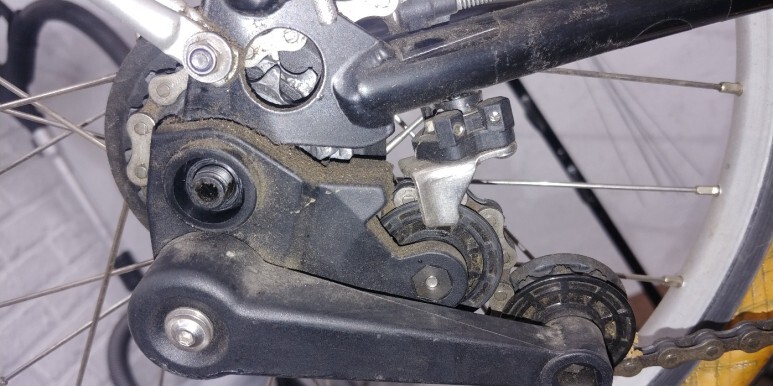

5.드레일러를 분리해 줍니다.

드레일러 분리 시에는

텐션으로 인하여

튀어 오를 수 있으니

주의하여

분리해 주세요

​

​

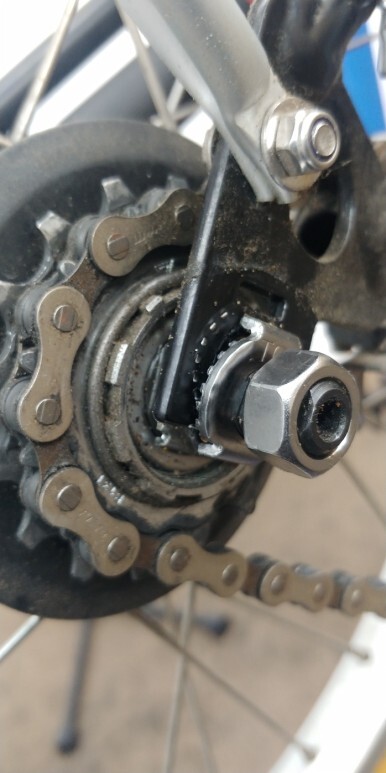

6.드레일러를

분리하면

안쪽에 너트가 한 개 더

보입니다.

15mm 렌치로

풀어 줍니다

​

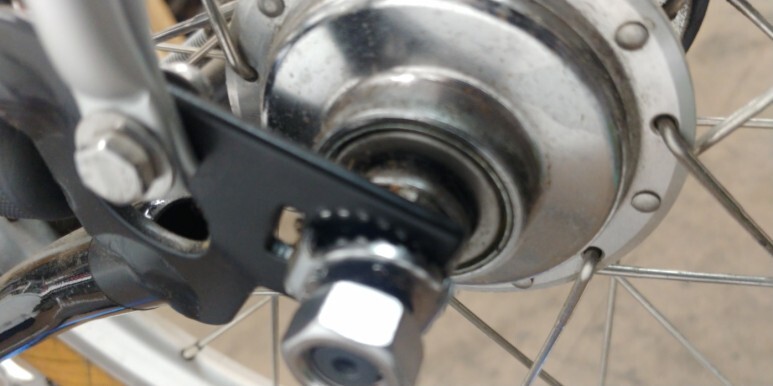

반대쪽도

풀어 줍니다.



​

​

타이어 공기가

빠지지 않았을 경우

​

브레이크 패드에 걸려서

바퀴가 이탈되지 않을 수 있으니

​

공기를 뺸 후 작업하면

편리합니다.

​

7.바퀴를

잡고 흔들면서 하단으로

힘을 주면

​

바퀴 허브의 걸쇠가

벌어지며

바퀴가 분리됩니다.

​

여기부터는

일반적인

튜브 교체 방법으로

교체하면 됩니다.

​

​

​

*조립 시 유의 사항과

기어 세팅 방법

​

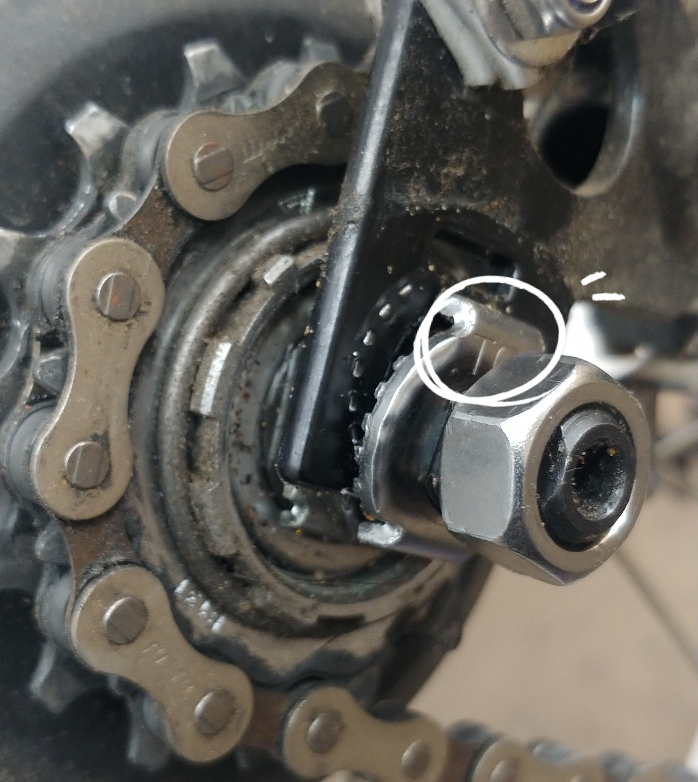

*주의

가이드 와셔

위치는 탑이라고 적혀 있는 부분이

위로 가도록 정확히

위치해 주세요

​

체인을 제일 바깥쪽

스프라켓에 위치해 줍니다.

​

하단 사진의

안쪽 너트를 조이는 힘은

​

팔목을 이용하여

렌치를 이용해 조여주다가

​

더 이상 잠겨지지 않는

위치까지만 조여 주세요

​

체중과 어깨 힘을

이용해 과하게 조일 경우

파손 우려가 있습니다.

​

​

​

​

드레일러 장착 시

체인이 걸리는 부분 주의해 주세요

(분해 전 미리 사진 찍어 두시면 좋아요)

​

​

​

하단 사진의

제일 바깥쪽 너트는

안쪽 너트보다

살짝 덜 조여 주세요

​

​

인디케이터와 기어 하우징 결합

​

하단 사진의 인디케이터를

시계방향으로 누르면서 돌려줍니다.

돌아가지 않는 위치까지

돌리면 됩니다.

​

다 돌린 후에 케이블과

연결각이 나오지 않을 경우

살짝 풀어서

위치를 맞추어 주세요

​

​

인디케이터와 케이블 결합

​

인디케이터와 케이블을 잡고

시계 방향으로 돌리면서

케이블이 팽팽해지는

정도에서 멈춰 줍니다.

​

여기서 한바퀴~두바퀴 정도

풀어 줍니다.

​

기어 변속을 해보고

이상이 없으면 세팅 완료

락 너트를 이용하여

고정해 줍니다,

​

공구를 이용하여

절대 강하게

조이지 마세요

나중에 풀리지 않으면

튜브 타이어 교체가 어려워요

​

잘되지 않으면

케이블 장력을

조절하여 줍니다.

​

​

이상 오늘은

브롬톤 내장기어 튜브 교체

타이어 교체에 대하여

​

포스팅해 보았습니다.

​

개인적으로 브롬톤

내장기어의 감성과

소리를 저는

많이 좋아합니다.^^

​

다가오는 2024년에도

원하시는 일 모두 이루시기 바라오며

항상 건강하시고

즐거운 라이딩 되세요!

​

감사합니다.
