안녕하세요
자전거집 엔지니어 안
인사드려요^^
포스팅 작성을
위한 시간이 잘 생기지
않지만
틈틈이 해보려고
힘쓰고 있습니다.!
얼마 전부터
티스토리와 자전거집 공식
블로그를 통하여
자전거 정비에 관한
심화 학습 자료도
올리고 있으니
많이 많이
봐 주세요^^
깊이 있는
정비 정보를
제공해 드리려고
노력하고 있습니다.
얼마 전
저희 단골 고객님
한 분께서
디스커버리 전기자전거
앞바퀴 흔들림과
직진 주행 불가
문제로 방문 주셨습니다.
약 2주 전
뒤 브레이크 패드
교체로 방문 주셨을 때
앞바퀴 흔들림과
베어링 손상
헤드셋 흔들림이
발견되어
수리를 해야 했지만
바로 타고 다니셔야
한다는 고객님 사정으로...
수리가 미루어졌어요
꼭 최대한 빨리 오셔야
한다고
위험할 수 있다고 당부를
드렸지만
1주가 지나도
오시지 않아
걱정이 되었던 고객님
이셨습니다.
바퀴 베어링이 거의 파손
이탈 상태라
계속 그냥 타시면
축이 마모되어
절단
바퀴가 이탈할 수도 있습니다.
여러분도 바퀴가
흔들리거나
직진이 되지
않으시면
꼭!
바로
점검받으러
오셔야 합니다.
미룰 수 있는 정비가 아니에요~
자
바퀴를 분리하고
점검을 해볼까요?

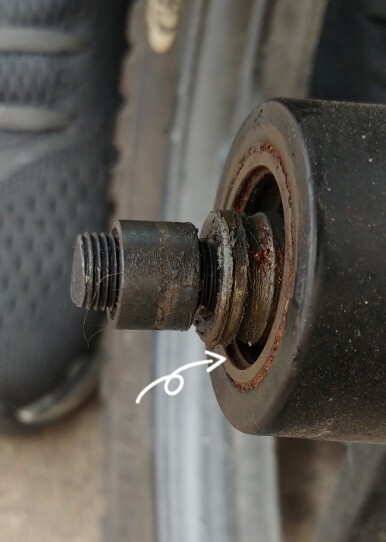

헉...
베어링이 완파되어
베어링 볼은 모두 이탈된
상태이고
아예 흔적이 없네요
베어링이
파손된 사진과
정상적인 베어링
모습을 보여 드릴게요
앞 바퀴 허브 축 베어링 파손으로 완전히 분해된 베어링과 오른쪽 정상 베어링 모습
베어링이 위와 같이
파손되면
허브 축이 직접
프레임과 마찰하게 되어
심한 경우
축이 갈리며 부러져
주행 중
바퀴가 이탈할 수
있습니다.
이와 같이
분해된
베어링은 또 분리
하기도 어려워요;;
베어링 분리 툴을 고정할
부분이 없어
반대쪽에서
일자 드라이버로
요령을 다해
쳐서 분해해야 합니다.
흑흑..
다행히 잘 빠졌고
반대쪽 베어링은
파손되지 않아
베어링 툴을 이용하여
분리합니다.
베어링 분리 전용 공구를 이용한 베어링 분리
사진에는 없지만
브레이크의 디스크도
볼트가 고착되어
빠지지 않아
리무버 텝으로'어렵게
분리했어요...
짜잔~

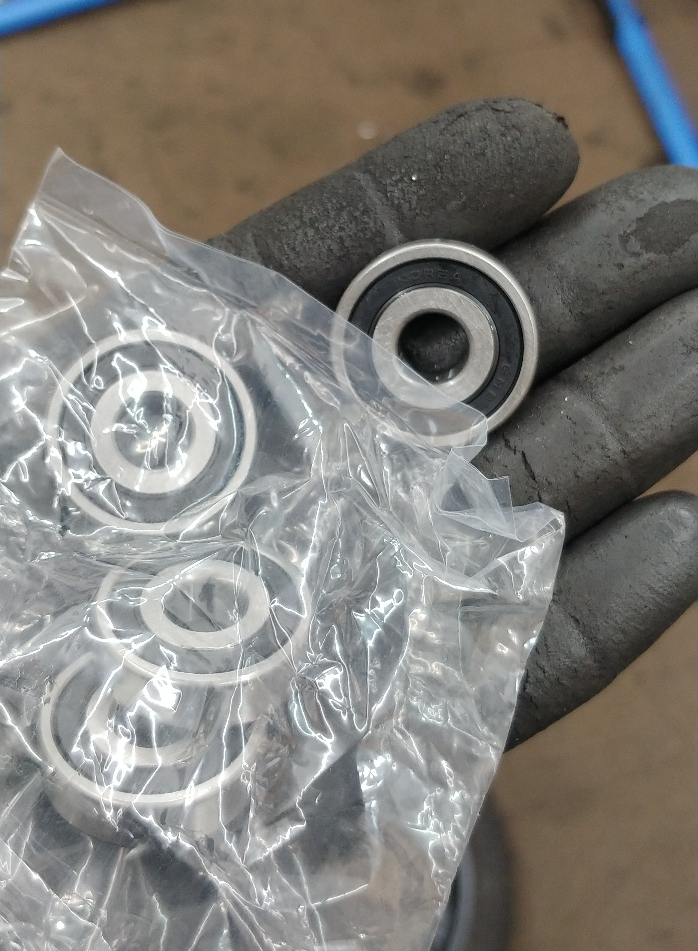

새 베어링을
준비합니다.
베어링은 국산
제품 알아주는 거 아시죠?
하지만,
국내에서
많이 생산을 하지 않는
이유는 생산 단가가
맞지 않아서 라고
하네요
일단 만들면
품질이 좋습니다.
새 베어링을 보면
이상하게
기분이
좋아집니다.^^
베어링
장착 전
주의사항! 하나
베어링 안쪽으로는
허브 가이드봉이
들어가니
미리 넣어 주어야 합니다.
주의 사항 둘!
바퀴의 왼쪽
오른쪽에
들어가는
와셔 길이가 다릅니다.
꼭 분해 시 사진을 찍어두고
조립해 주세요
잘못 끼우면
브레이크디스크와
패드 간격이 맞지 않아
바퀴가 들어가지
않습니다.

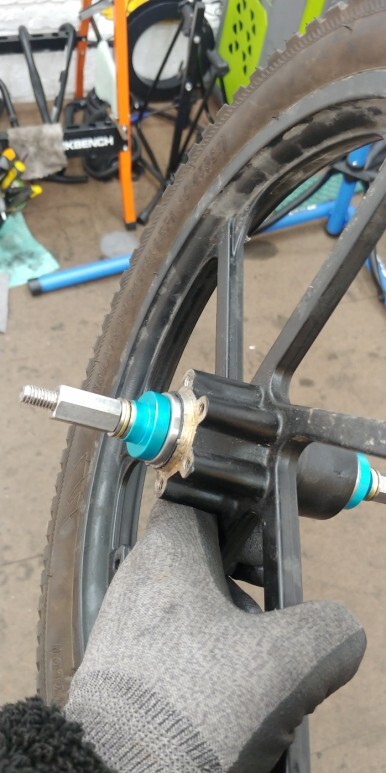

베어링 삽입 툴을
이용하여
베어링을
조심히 삽입해 줍니다.
베어링 삽입 시
균형 있게
들어가지 않으면
베어링 변형으로
베어링이 뻑뻑해지고
파손될 수 있습니다.
전용 툴을
이용하는
것이
바람직합니다.
베어링
삽입 후
브레이크 디스크를
결합합니다.
결합 시
볼트는 너무 세게
조이면
나사산 손상과
이후 분해 시
어려움이 있음으로
토크렌치를 이용하여
4N 힘으로 조여 줍니다.
오버 토크 금지!

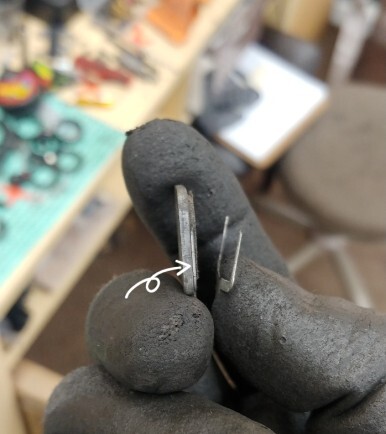

바퀴 흔들림으로
패드에도 펀 마모가
발생하였네요
패드도 교환해 줍니다.
패드 하단 앞쪽 부분이
리턴 스프링
두께까지
얇아져 있네요

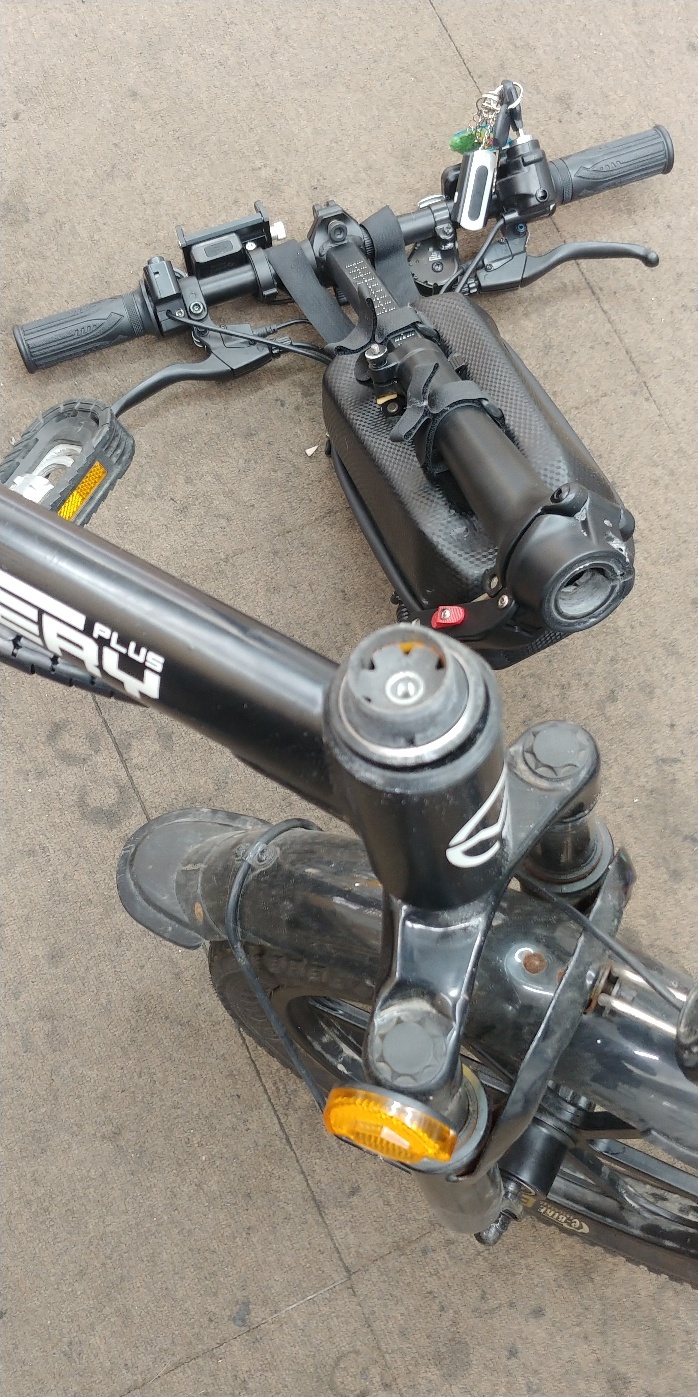

헤드셋 유격으로
흔들림이 있어
분해 후 정비해 줍니다.
초기에 정비하지
않으면 유격이 더 심해져요
정비 시에는
원리를 알고
헤드 튜브 고정 너트
해드캡 등을 분해 후
결합해야
파손이 없고
정확한 정비가 됩니다.
해당 부분은
공식 블로그의
심화 과제로 다루어
보도록 할게요
바퀴 흔들림 없고
테스트 주행 시도
이상이 없습니다.
다시 한번!
바퀴 흔들림은
꼭
정비 받으세요
이상
오늘은
전기자전거 허브 베어링
교체를 주제로
이야기를
해보았습니다.
감사합니다.
